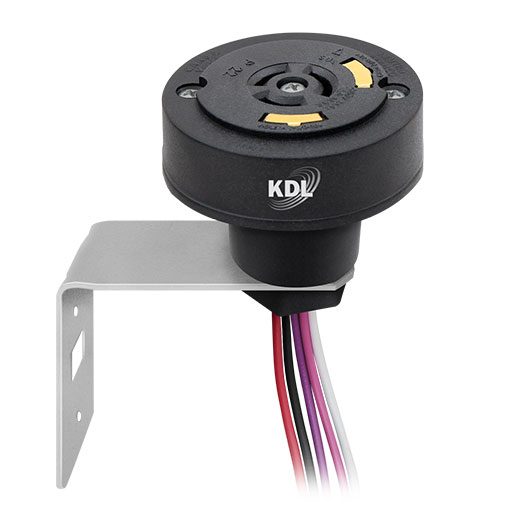

TOMADA KBE D5
Base / Tomada de 5 contatos para ser utilizada com SIMUC ou outro Sistema de Telegestão, segundo a norma ANSI C136.41-2013. Com cabos de ligação e suporte de montagem, permite giro 360 graus e substituição da tomada sem tirar o suporte, facilita muito a manutenção.
MODELO | KBE D5 |
CÓDIGO | 20112003 |
GRAU DE PROTEÇÃO IP | IP65 |
MEDIDAS | ø64×17 mm |
PESO | 0,160 Kg |
GARANTIA | 3 anos |
Tomadas produzidas segundo a norma ANSI C136.41-2013 destinadas a realizar a conexão de equipamentos de telegestão e demais sensores em redes de iluminação e outras. O corpo das tomadas são injetados em duas partes distintas. Parte superior, que suporta os contatos de comando onde são fixos e cravados de forma rígida, assegurando a acomodação da unidade de comando/medição e seus acessórios. Esse bloco, denominado superior é responsável pela sustentação mecânica do conjunto; injetada em Nylon com 30% de fibra de vidro, protegida por agentes anti UV e de cor preta. Serve de berço para contatos de comando e medição, e de guia para os pinos de contato. A parte inferior, que suporta e aloja os contatos de carga, é também injetada em Nylon com 30% de fibra de vidro e protegida por agente anti UV. Tem por finalidade proteger e dar consistência as conexões de cabos aos terminais isolando todo o conjunto. Os quatro contatos superiores, são estampados em lâminas de latão banhados a ouro na parte dos contatos. Esse banho, aplicado sobre a área de contato lubrifica as partes do terminal onde deslizam os contatos das unidades de comando tendo como finalidade a segurança na conexão de baixas tensões. Esses contatos são climpados sob pressão rigidamente controlada gerando firmeza suficiente e necessária para a conexão e durabilidade dos componentes cabo e contato. Os contatos centrais de carga que são comuns a norma NEMA, são estampados em chapa de liga de latão e estanhados, climpados aos cabos assegurando conectividade por muitos anos. O anel de vedação é um tipo de gaxeta injetada em PVC flexível que tem por finalidade a vedação da junção entre o equipamento/tomada evitando infiltração de poeira e água pela superfície. Produzida com material aditivado para proteção contra intempéries e raios UV, o Anel de fixação, tem por finalidade a junção e a fixação das partes da tomada, assegurando vedação, torção e manobras de conexão sem prejuízo aos contatos em operações contínuas durante a vida dos componentes. A torção dos parafusos de aperto que integram o conjunto asseguram a vedação e fixação das partes.
